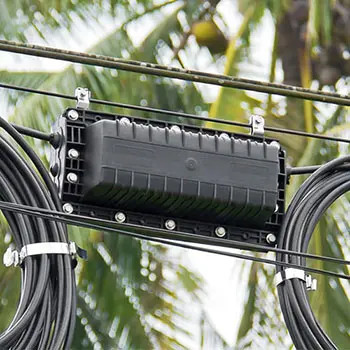

مفصل فیبرنوری 3M مدل 2179CS

3M Fiber Optic Splice Closure 2179CS

این دستگاه در مکان فیوژن دو فیبر جهت محافظت از محل اتصال و جلوگیری از وارد شدن فشار و قطع اتصال قرار می گیرد. مفصل های فیبر نوری در انواع خاکی، هوایی، دریایی و صنعتی تولید می شوند که متناسب با محل نصب انتخاب و استفاده می شوند. مفصل فیبر نوری که نوعی از تجهیزات پسیو شبکه می باشد در نصب و اجرای فیبر نوری مورد استفاده قرار می گیرد.

مشخصات فنی مفصل فیبر نوری تری ام 3M 2179CS

- Brand: 3M
- Outside dimension: 15.7” x 6.9”x 4.2”
- Splice chamber space: 12”x4.7”x 3.3”
- Weight (without kit): 1715g
- Cable diameter: 0.4 – 1 inch
- Cable port: 4 ( 2 each side )
- Quantity of cables installed: 2 - 4
- Maximum number of trays: 3M FOT001 Slice Trays 4, DIN trays 4
- Capacity of 3M FOT001 Tray:  12 single Fusion splices / tray
- Capacity of DIN tray: Max 12 single Fusion splices / tray Max 12 single Fibrlok / tray Max 12 single Crimp splices / tray
- Looping length of bare fibres: >2 X 0.8m Looping length of fibre with
- loose-tube: >2 X 0.8m
- Cable strength: 40kPa, 1000N for 1min
- Cable compress: 100N, 1min gradation happened
- Vibration: 40kPa A=±1.5mm, f=25Hz, 15min
- Cable bend:  40kPa, 150mm, ±45degree, 10Cy
- Cable torsion: 500mm, ±90 degree, 10Cy
- Rust resistance: Metal part: salt spray for 30days, without rust
- Temperature cycling: -40c-20C-60C, 2h ,10Cy
- Impact: 1kg,1m @-20Ce
- Immersion: Water depth 2.5m, 30 days, without water  intrusion
- Air tightness:100kPa@Room temperature, 5 min
- Insulation: Water depth 1.5m, 24hours, 15kVDC for 1min, R>20000Mohm@500VDC
- Compression: 40kPa, 2000N/10cm, 1min
