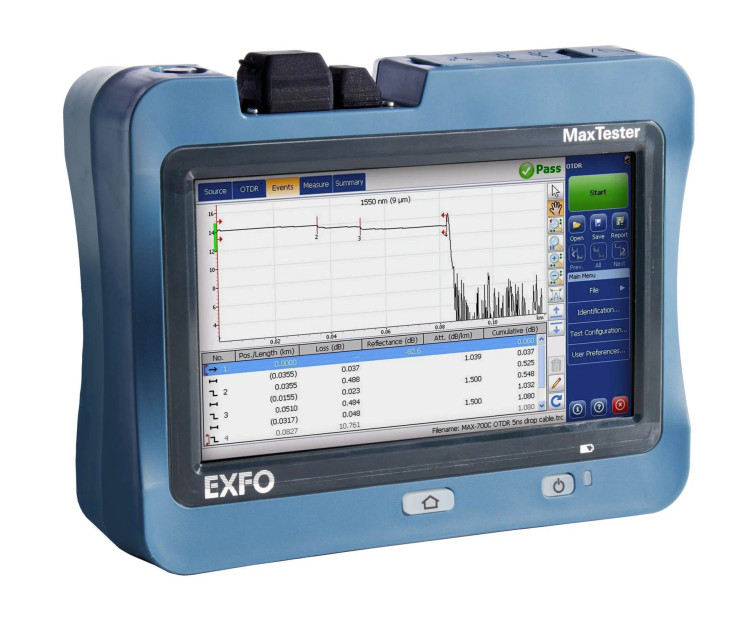

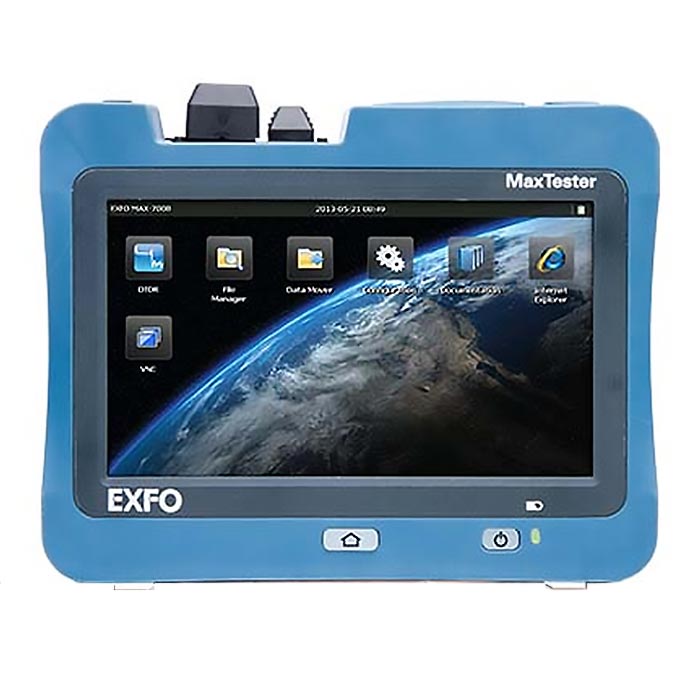

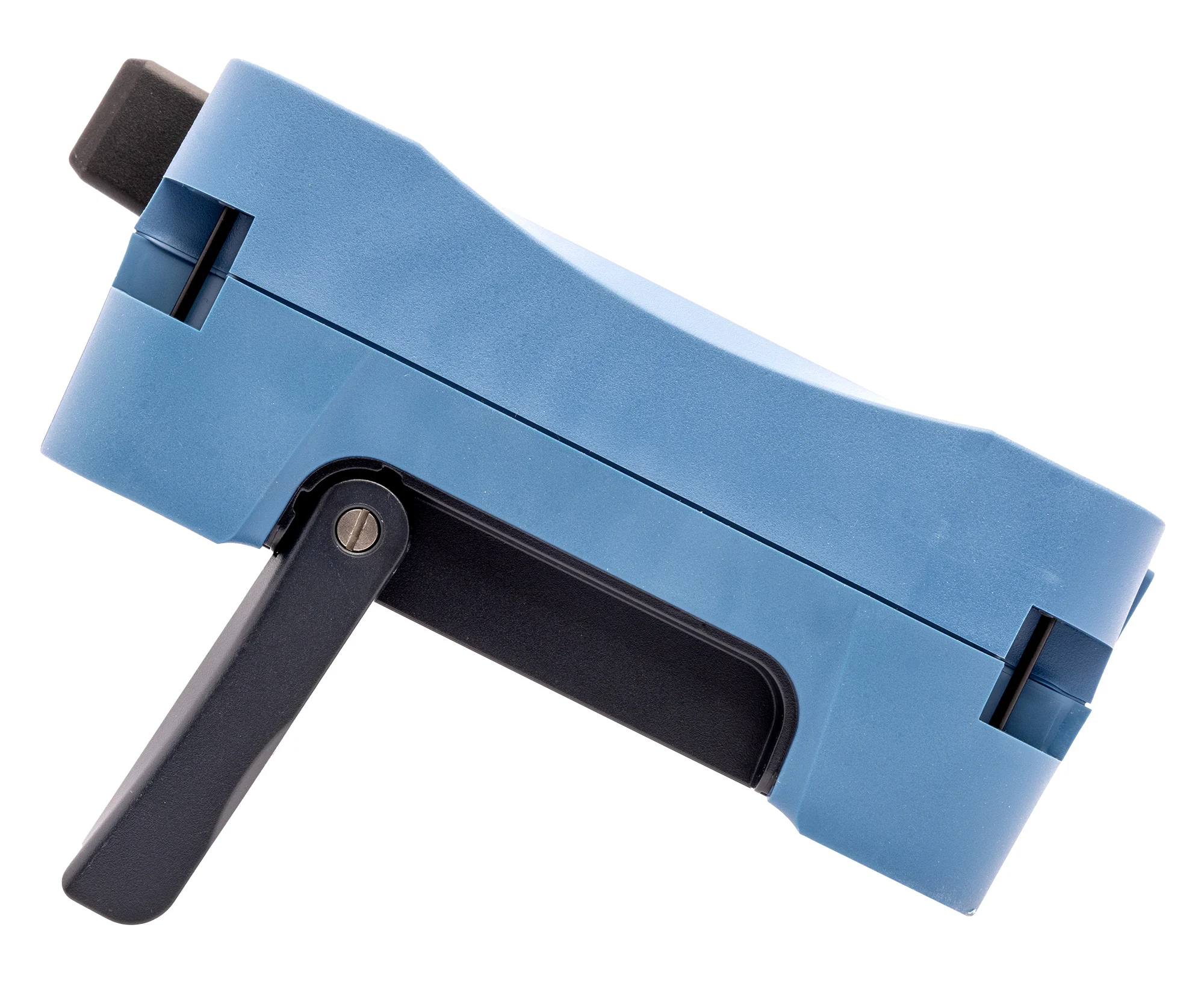

EXFO OTDR MaxTester 730C مدل OTDR دستگاه

محفظه عبارت است. معنای این عبارت بازتاب سنجی نور در Optical time domain reflectometer محفظه OTDR واژه
دامنه زمانی با بازتاب دهنده نور درحوزه زمان است.

موارد استفاده از تست OTDR

• تست OTDR، تستی است که برای عیب یابی در شبکه‌های نوری مورد استفاده قرار می‌گیرد. موارد استفاده از تست به طور خلاصه در زیر لیست شده است.

• انجام تست OTDR برای چک کردن فیبر در فواصل طولانی بالای 250 متر برای اطمینان از سالم بودن آن.

• انجام تست OTDR برای مفاصل بین کابل و اطمینان از درست بودن آن‌ها.

• انجام تست OTDR برای یافتن مسائل و مشکلات ناشی از نصب نادرست کابل‌ها.

• اگر پس از قطع شدن کابل‌ها قصد ترمیم کابل‌ها باشیم استفاده از تست OTRD به ما کمک خواهد کرد که محل قطع شدگی را بیابیم.

• انجام تست OTDR می‌تواند کیفیت نصب مفصل‌های کابل را نیز تائید نماید.

موارد بعدی که تست OTDR در آن تاثیر بسزایی دارد درمورد کابل‌های فیبر نوری سینگل‌مود است. در این کابل‌ها که از اتصال کانکتورهای آن‌ها اطمینان نداریم به راحتی می‌توانیم با استفاده از تست OTDR اصالت آن را تشخیص دهیم.

با تشکر از شما. متن استخراج شده از فایل تصویری دوم به صورت متنی و خوانا در زیر آمده است:

***

# نحوه کار OTDR

دستگاه OTDR یک سری پالس نوری را به داخل شبکه فیبری که مورد تست واقع شده است تزریق می‌کند. دستگاه، انتهای شبکه‌ی فیبر نوری را به واسطه شکست نور تشخیص می‌دهد. به این گونه که از سر دیگر فیبر نوری، یعنی در انتهای فیبر نوری، نور پخش می‌شود. حالت دیگری نیز وجود دارد که نور از نقطه‌ای، در مسیر طول فیبر نوری منعکس می‌شود که این منعکس شدن باعث برگشت نور می‌شود. از این نورهای منعکس شده و پخش شده برای مشخص کردن مشخصات فیبر نوری استفاده می‌شود.

با این روش OTDR می‌تواند تلفات کلی خطی که مورد تست قرار گرفته شده است را اندازه‌گیری نماید. توان پالس‌های بازگشتی مورد محاسبه قرار می‌گیرد و باهم جمع می‌شوند و یکپارچه‌سازی می‌شوند.

OTDR به طور معمول برای تولید یک عکس که **trace** نام دارد مورد استفاده قرار می‌گیرد که حاوی اطلاعات بسیار باارزشی است و می‌توان این اطلاعات را برای ارجاع بعدی برای حل مشکل احتمالی استفاده کرد.

نحوه نمایش نموداری نتایج به دست آمده نیز به صورت بازه‌ای از زمان در طول فیبرنوری به صورت نمودار رسم می‌شود. کیفیت و مورد اطمینان بودن یک OTDR به دقت اندازه‌گیری آن، بازه‌های اندازه‌گیری، دقت در اندازه‌گیری رویدادها در فواصل نزدیک، سرعت در اندازه‌گیری و توانایی OTDR در انجام کار، تحت عوامل خارجی مختلف بستگی دارد.

با تشکر از شما. متن استخراج شده از فایل تصویری سوم به صورت متنی و خوانا در زیر آمده است:

***

# **ویژگی های دستگاه OTDR EXFO Maxtester 730C**

*   صفحه نمایش ۷ اینچی رنگی TFT
*   دارای یک پورت اترنت 10/100/1000، دو پورت USB 2.0
*   دارای آپشن بلوتوث و وای فای (Built-in Bluetooth and Wi-Fi (optional))
*   دارای قابلیت دسترسی از راه دور
*   دارای کیبورد دستی و کیبورد لمسی متناسب با هر محیطی

**سایز دستگاه:** ۲۰۰ mm x ۱۶۶ mm x ۶۸ mm
**وزن دستگاه:** ۱.۵ kg
**صفحه نمایش:** Touchscreen, color, 800 x 480 TFT

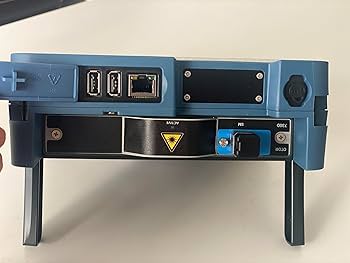

**پورت‌ها (Interfaces EXFO Maxtester):**
*   USB 2.0
*   RJ-45 LAN 10/100/1000 Mbit/s
*   Fiber inspection probe connector port (video)

**حافظه (Storage):**
*   حافظه داخلی ۲GB (ظرفیت典型typical: ۲۰۰۰۰ ردیابی OTDR)
*   حافظه فلش داخلی ۸GB (اختیاری - Optional)

**باتری (Batteries):**
*   باتری لیتیوم-پلیمر قابل شارژ
*   ۱۲ ساعت کارکرد مطابق با استاندارد Telcordia (Bellcore) TR-NWT-001138

**منبع تغذیه (Power supply):**
*   آداپتور AC/DC، ورودی ۱۰۰-۲۴۰ VAC، ۵۰-۶۰ Hz

**پردازنده (Computer):**
*   پردازنده Intel ATOM
